Co to jest łożysko podporowe osi? Objaśnienie wspornika tylnej osi

Łożysko podporowe osi utrzymuje wał tylnej osi w jednej linii, umożliwiając mu płynne obracanie się pod obciążeniem

An łożysko podporowe osi to uszczelniony lub nasmarowany zespół łożyskowy, zwykle umieszczony we wsporniku, który zawiesza sekcję pośrednią dwuczęściowego lub trzyczęściowego półosi tylnej osi i utrzymuje ją wyśrodkowaną i wyrównaną podczas obracania się z prędkością układu napędowego. W wielu ciężarówkach, furgonetkach i SUV-ach z napędem na tylne koła łożysko to jest montowane wewnątrz elementu powszechnie zwanego a wspornik tylnej osi , czasami nazywany wspornikiem łożyska centralnego lub wspornikiem łożyska nośnego, który przykręca się do ramy lub belki poprzecznej pojazdu. Bez tego wsparcia środkowa część długiego wału napędowego lub zespołu osi będzie drgać, wibrować i ostatecznie ulegnie uszkodzeniu pod normalnym obciążeniem napędowym. W poniższych sekcjach wyjaśniono, jak działa to łożysko, jakich objawów zużycia należy szukać i jak pasuje ono do szerszego zespołu kół i układu napędowego.

Funkcja wspornika osi tylnej w układzie napędowym

A wspornik tylnej osi pełni jednocześnie rolę strukturalną i mechaniczną. Konstrukcyjnie montowany jest do szyny ramy pojazdu lub dedykowanej belki poprzecznej, zapewniając stały punkt kotwiczenia dla środka osi lub zespołu wału napędowego. Mechanicznie łożysko wciśnięte we wspornik umożliwia swobodne obracanie się wału w ustalonym punkcie bez przenoszenia nadmiernych wibracji lub obciążeń bocznych na ramę.

Dlaczego zespoły długich osi wymagają podparcia w punkcie środkowym

W pojazdach z dużym rozstawem osi lub z dwuczęściową konfiguracją osi napędowej pojedynczy niepodparty wał pracujący na całej długości uginałby się i rezonował przy prędkościach autostradowych, powodując szkodliwe wibracje skrętne. Podział wału na sekcje i podparcie połączenia łożyskiem podporowym osi utrzymuje prędkości obrotowe na stałym poziomie i zmniejsza naprężenia skupione na przegubach uniwersalnych po obu stronach.

Budowa typowego zespołu łożyska podporowego osi

Większość wsporników tylnej osi ma podobną konstrukcję wewnętrzną, chociaż dokładne wymiary i sposoby mocowania różnią się w zależności od marki, modelu i konfiguracji osi pojazdu.

1. Wspornik tłoczony lub odlewany ze stali, przykręcany bezpośrednio do ramy lub belki poprzecznej.
2. Uszczelnione łożysko kulkowe lub łożysko wałeczkowe wciśnięte w środek wspornika w celu podparcia wału.
3. W wielu konstrukcjach gumowy izolator lub poduszka, która pochłania wibracje pomiędzy obudową łożyska a wspornikiem montażowym.
4. Uszczelka przeciwpyłowa lub osłona chroniąca łożysko przed gruzem drogowym, wodą i zanieczyszczeniami.

Gumowy izolator stosowany w wielu konstrukcjach wsporników tylnej osi to kluczowy szczegół: nie tylko amortyzuje wibracje, ale także pozwala na niewielkie niewspółosiowość podczas pracy zawieszenia, co zapobiega nierównomiernemu obciążeniu samego łożyska podczas normalnej jazdy.

Typowe objawy awarii i ich znaczenie

Ponieważ wspornik tylnej osi łożysko znajduje się pod stałym obciążeniem obrotowym i jest narażone na zanieczyszczenia drogowe, zużycie rozwija się stopniowo, zanim stanie się zauważalne. Rozpoznanie poniższych wczesnych objawów może zapobiec wtórnemu uszkodzeniu półosi lub przegubów uniwersalnych przez zużyte łożysko.

Wibracje, które stale rosną na przestrzeni kilku tysięcy mil, są jednym z bardziej wiarygodnych wskaźników, że: wspornik tylnej osi w łożysku pojawił się luz wewnętrzny i należy je sprawdzić, zanim uszkodzi sąsiednie elementy układu napędowego.

Jak to łożysko ma się do innych elementów końcówki koła

Łożysko podpory osi jest częścią szerszego układu końcówki koła i układu napędowego, a jego stan może wpływać na wydajność i stopień zużycia pobliskich elementów.

Przeguby uniwersalne

Nadmierny luz w łożysku podpory osi pozwala na nieznaczne odchylenie wału od zamierzonej ścieżki obrotu, co zwiększa kąt pracy pobliskich przegubów uniwersalnych i może z czasem przyspieszyć ich zużycie.

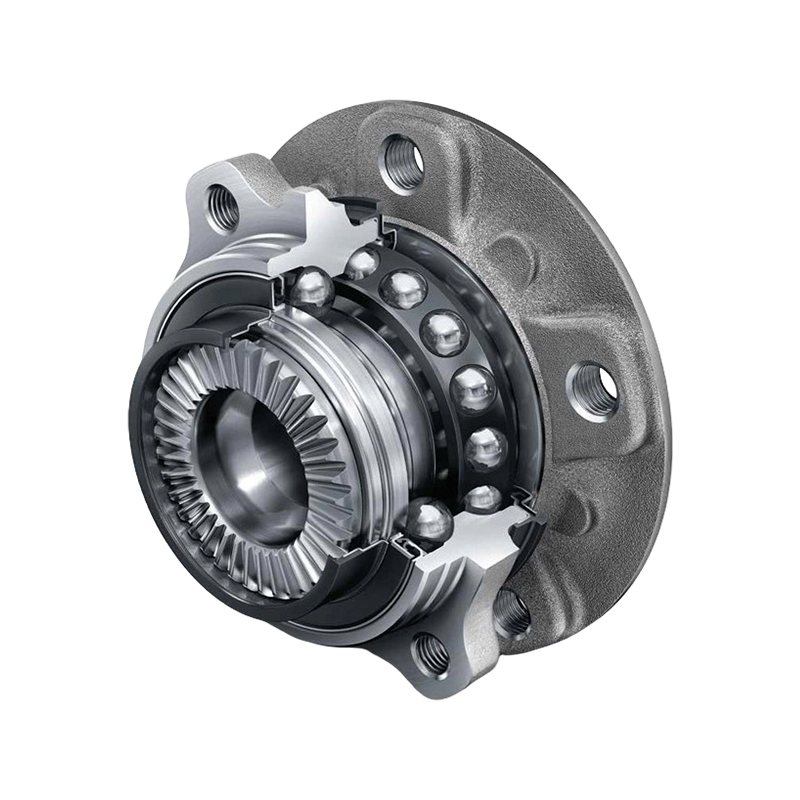

Zespoły piast kół i łożysk

Podczas gdy łożysko piasty koła podtrzymuje samo koło, łożysko podporowe tylnej osi podtrzymuje wał napędowy dalej do wewnątrz. Obydwa są elementami końcówki koła i układu napędowego, które współpracują ze sobą, aby utrzymać odpowiednie siły obrotowe, a prawidłowe zdiagnozowanie hałasu często wymaga wyizolowania, które łożysko faktycznie generuje dźwięk.

Obudowa mechanizmu różnicowego i osi

W niektórych konfiguracjach osi wieloczęściowych wspornik podporowy pomaga również w utrzymaniu prawidłowego kąta zębnika pomiędzy sekcjami osi a mechanizmem różnicowym, co wpływa na płynne przenoszenie mocy na tylne koła.

Wskazówki dotyczące kontroli i wymiany

Ponieważ failed axle support bearing can allow the shaft to contact surrounding chassis components, timely inspection and replacement are important for both safety and cost control.

• Sprawdź luz, chwytając wał w pobliżu wspornika i próbując poruszyć go w górę i w dół; zauważalny ruch wskazuje na zużycie łożyska.
• Sprawdź gumowy izolator pod kątem pęknięć, oddzieleń lub zwisów, ponieważ uszkodzony izolator zmniejsza zdolność łożyska do równomiernego pochłaniania wibracji.
• Słuchaj zmian w hałasie, które śledzą się wraz z prędkością pojazdu, a nie obrotami silnika, co wskazuje na łożysko układu napędowego, a nie na źródło silnika lub skrzyni biegów.
• Zamiast próbować wcisnąć nowe łożysko w skorodowany lub zdeformowany wspornik, należy wymienić cały zespół wspornika nośnego, ponieważ zmęczenie wspornika może uniemożliwić prawidłowe osadzenie nowego łożyska.

Większość producentów zaleca sprawdzanie wspornika tylnej osi podczas rutynowych przeglądów układu napędowego, szczególnie w pojazdach używanych do holowania lub częstej jazdy po autostradach, gdzie stałe prędkości obrotowe przyspieszają zużycie łożysk.

Wybór zamiennego wspornika osi tylnej

Przy zakupie zamiennego zespołu łożyska podpory osi istotne jest dopasowanie dokładnej geometrii wspornika, średnicy otworu łożyska i wzoru śrub do specyfikacji oryginalnego wyposażenia, ponieważ nawet niewielkie różnice wymiarowe mogą spowodować niewspółosiowość lub przedwczesną awarię łożyska. Jednostki kute lub odlewane z żeliwa sferoidalnego o wysokiej wytrzymałości lub obrabiane maszynowo ze stopu aluminium klasy lotniczej, generalnie zachowują węższe tolerancje pod powtarzalnym obciążeniem niż zamienniki odlewów niższej jakości.

Jakość materiału i łożyska

Wspornik wykonany z odpowiednio tłoczonej lub odlewanej stali jest bardziej odporny na zmęczenie niż cieńszy zamiennik niższej jakości, a uszczelnione łożysko o odpowiedniej zdolności smarowania wewnętrznego zazwyczaj wytrzymuje konstrukcję otwartą lub lekko uszczelnioną w warunkach drogowych.

Weryfikacja dopasowania

Weryfikacja montażu pod kątem roku, marki, modelu i konkretnej konfiguracji osi pojazdu, zamiast polegać na ogólnym opisie części, zmniejsza ryzyko zamontowania wspornika o niezgodnym wzorze mocowania lub średnicy wału.

Podsumowanie: Dlaczego łożysko podporowe osi zasługuje na uwagę

Krótko mówiąc, łożysko podporowe osi to mały, ale istotny element końcówki koła, który utrzymuje segmentową półoś tylnej osi w jednej linii i płynnie obraca się pod obciążeniem. Zużyty wspornik tylnej osi rzadko ulega awarii bez ostrzeżenia, a zwracanie uwagi na rosnące wibracje, buczenie lub stukanie pozwala większości kierowców wychwycić problem, zanim uszkodzi on otaczające części układu napędowego.

Przy zakupie części zamiennej priorytetowe znaczenie ma dokładne dopasowanie, jakość materiału wspornika i uszczelniona konstrukcja łożyska, a nie sama cena. Pomaga to zapewnić, że nowy wspornik będzie działać równie niezawodnie, jak oryginalna część, którą zastępuje, zapewniając płynną pracę zespołu tylnej osi przez długi czas.
